物料經給料機構進料口進入分級機后，被立式分級輪上的分配盤均勻地分配并拋入擋環，落入分級區。分級空氣進入螺旋形的風腔，通過導流盤葉片以向心方向流入分級輪，滿足粒度要求的細粉在分級區重力作用下分離出來。細粉與分級空氣一起高速流動并進入細粉捕集系統，然后從分級空氣中分離出來。粗粉落入分級機下部由帶氣密封的電動排料閥排出。

沈飛LFJ系列立式分級機選型參數表

型號	分級粒徑D97（微米）	最大轉速	流量(m3/H)	分級輪功率(KW)	處理量（T/H）
260型	20-90	2000	2500	5.5	1.5-2.5
400型	20-90	1600	4000	7.5	2-4
630型	20-90	1250	6300	11	3-6
800型	20-90	800	10000	15	6-10
1000型	20-90	630	16000	22	10-20
1250型	20-90	500	25000	37	20-50

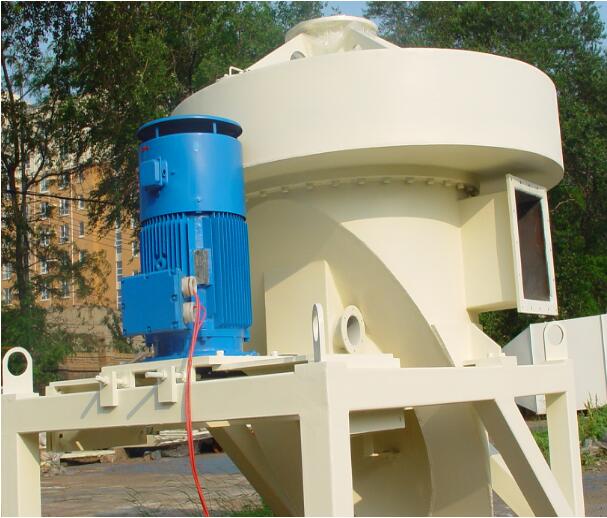

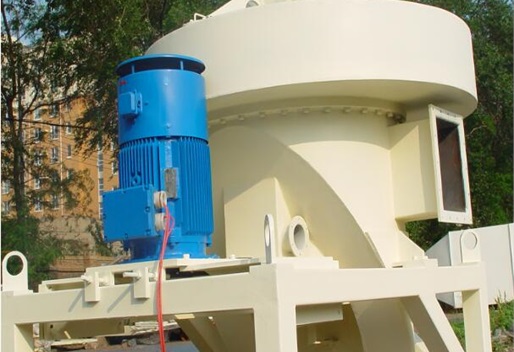

實物參考照片
